Rótulas Bönnekamp: precisión en cada punto de articulación

Las rótulas industriales Bönnekamp están diseñadas para absorber desalineaciones angulares y radiales en mecanismos sometidos a cargas estáticas y dinámicas exigentes.

Su construcción con cuerpo de acero y esfera de contacto deslizante permite movimientos oscilantes controlados sin transmitir esfuerzos de flexión al vástago o al cilindro al que van conectadas.
La gama cubre tanto rótulas con rosca hembra (series SI, SI-N, SI-E) como con rosca macho (series SA, SA-N, SA-E), además de rótulas esféricas bajo norma ISO con los modelos GIR UK y GAR UK.
Esta diversidad permite seleccionar la solución exacta según el tipo de montaje, el espacio disponible y el rango de carga de cada aplicación.

Los acabados disponibles en acero cincado, acero inoxidable y versiones estancas amplían su uso a entornos con humedad, polvo o agentes químicos.

Horquillas industriales: conexión directa a cilindros y actuadores

Las horquillas mecánicas Bönnekamp actúan como elemento de unión entre cilindros neumáticos o hidráulicos, actuadores lineales y la estructura o mecanismo receptor.

Su diseño bifurcado permite insertar un pasador y absorber pequeñas desalineaciones de montaje sin forzar el vástago.
La gama incluye los modelos G, GR, GT, GU y GC, con variantes en rosca hembra y macho, diferentes longitudes de horquilla y opciones de material.

La serie GR incorpora una mayor separación entre brazos, adecuada para pasadores de mayor diámetro en aplicaciones de carga elevada. La serie GT ofrece una versión reforzada para ciclos de trabajo intensivos.

La correcta selección de horquilla -en función del diámetro de rosca del vástago, el diámetro del pasador y el esfuerzo máximo- es determinante para garantizar la durabilidad del conjunto articulado.

Articulaciones mecánicas para sistemas de transmisión de movimiento

Las articulaciones tipo C-CS, A-C y SQ de Bönnekamp se utilizan cuando se requiere un elemento de unión que permita libertad angular en uno o varios planos dentro de un sistema de varillaje o transmisión de movimiento lineal.
La serie C-CS está especialmente indicada para aplicaciones de alta precisión donde la holgura debe mantenerse al mínimo. Las articulaciones A-C ofrecen mayor versatilidad de montaje gracias a su configuración ajustable.

La serie SQ incorpora un diseño cuadrado que facilita el posicionamiento y evita el giro involuntario en el ensamblaje.
Estos componentes son habituales en maquinaria agrícola, equipos de manutención, líneas de automatización industrial y sistemas de control de válvulas.

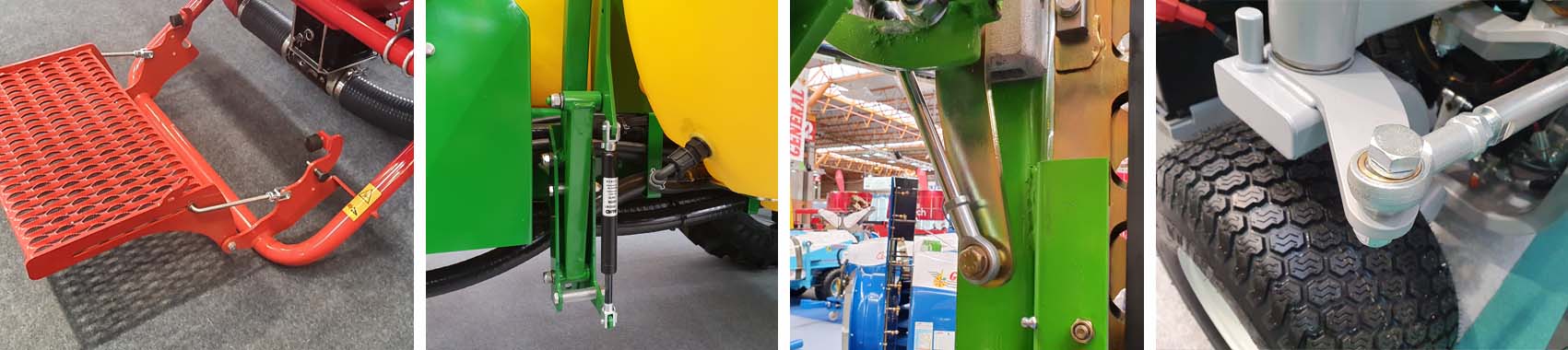

Aplicaciones industriales de las conexiones mecánicas Bönnekamp

Las conexiones mecánicas Bönnekamp tienen presencia en sectores industriales muy diversos gracias a su adaptabilidad y fiabilidad contrastada:

• Automatización industrial: Rótulas y horquillas en brazos de robot, guías lineales y actuadores de posicionamiento.
• Maquinaria agrícola: Articulaciones y rótulas en sistemas de dirección, elevación y acoplamiento de implementos.
• Equipos de manutención: Componentes de unión en cintas transportadoras, elevadores y sistemas de paletización.
• Industria alimentaria y farmacéutica: Versiones en acero inoxidable y estancas para entornos de limpieza frecuente.
• Hidráulica y neumática: Horquillas y rótulas en vástagos de cilindros para transmisión de fuerza lineal con compensación angular.

Materiales, acabados y normas de referencia

Bönnekamp fabrica sus conexiones mecánicas en acero al carbono con tratamiento superficial de cincado electrolítico, acero inoxidable AISI 304/316 y acero de alta resistencia para series de carga elevada.

Las series con sufijo -E incorporan sellado adicional que protege la esfera deslizante frente a la entrada de suciedad y humedad, extendiendo el intervalo de mantenimiento.
Todos los productos se fabrican bajo el sistema de gestión de calidad ISO 9001:2008 y bajo los requisitos técnicos de ISO/TS 16949, estándar de referencia para la cadena de suministro en sectores de alta exigencia.

Las rótulas de las series GIR UK y GAR UK cumplen además con las dimensiones y tolerancias definidas en DIN ISO 12240-4.

Criterios de selección de rótulas y horquillas

Elegir correctamente una rótula o horquilla Bönnekamp requiere definir con precisión varios parámetros:

• Diámetro de rosca del vástago o soporte de montaje.
• Carga estática y dinámica máxima soportada, incluyendo posibles cargas de choque.
• Ángulo de oscilación requerido por la aplicación.
• Entorno de trabajo: temperatura, presencia de humedad, agentes corrosivos o abrasivos.
• Tipo de mantenimiento disponible: versiones con engrasador o libres de mantenimiento.

Tracsa ofrece asesoramiento técnico para la selección del modelo más adecuado en función de cada aplicación.

Utilice el formulario de contacto de esta página para solicitar presupuesto o información adicional sobre la gama Bönnekamp.
