Las vibraciones son un fenómeno inherente al funcionamiento de maquinaria industrial y equipos pesados.
Sin un control adecuado, estas pueden provocar problemas como reducción de la vida útil de los componentes, fallos prematuros, disminución de la precisión operativa, y en casos extremos, daños estructurales en las instalaciones.
El aislamiento de vibraciones o el uso de antivibrantes en entornos industriales es un factor crítico para la durabilidad de la inversión en maquinaria.
Fundamentos de las vibraciones mecánicas
Origen de las vibraciones
Las vibraciones en maquinaria industrial suelen originarse por factores como:
- Fuerzas dinámicas desbalanceadas: Ocurren cuando la distribución de masa no es uniforme en componentes giratorios.
- Desalineación: Cuando los ejes de componentes rotativos no están correctamente alineados.
- Resonancia: Se produce cuando la frecuencia de operación coincide con la frecuencia natural del sistema.
- Desgaste en elementos rotatorios: Rodamientos, engranajes o acoplamientos en mal estado.
- Holguras mecánicas: Pernos flojos o desgaste en los puntos de anclaje.
Efectos negativos de las vibraciones no controladas
Las consecuencias de un manejo inadecuado de las vibraciones incluyen:
- Reducción significativa de la vida útil de los componentes.
- Aumento de costos de mantenimiento.
- Disminución de la calidad en procesos de manufactura.
- Mayor consumo energético.
- Contaminación acústica.
- Fatiga estructural en edificios e instalaciones.
- Condiciones laborales inseguras.
Principios del aislamiento de vibraciones
El aislamiento de vibraciones se basa en la introducción de elementos que absorban la energía vibratoria, impidiendo su transmisión entre la fuente y la estructura receptora. Los factores clave para un sistema efectivo incluyen:
Frecuencia natural y transmisibilidad
La relación entre la frecuencia de perturbación y la frecuencia natural del sistema de aislamiento determina la efectividad del aislamiento. Para lograr un aislamiento óptimo, la frecuencia natural del sistema debe ser significativamente menor que la frecuencia de las fuerzas perturbadoras.
Amortiguamiento
El amortiguamiento es la capacidad del sistema para disipar energía vibratoria.
Un amortiguamiento adecuado evita amplificaciones de la vibración en condiciones de resonancia, pero un exceso puede reducir la eficacia del aislamiento a altas frecuencias.
Tecnologías y sistemas de aislamiento
Aisladores elastoméricos
Los aisladores fabricados con materiales elastoméricos como el caucho natural, neopreno o compuestos sintéticos ofrecen:
Excelente absorción de vibraciones de alta frecuencia. Resistencia a condiciones ambientales adversas.
Bajo mantenimiento. Buena relación costo-beneficio.
Son especialmente adecuados para maquinaria de velocidad media a alta y equipos sensibles.
Resortes helicoidales y neumáticos
Los sistemas basados en resortes proporcionan:
Mayor deflexión estática que los elastómeros. Mejor aislamiento para equipos de baja frecuencia.
Capacidad para soportar cargas elevadas. Posibilidad de ajuste en sistemas neumáticos.
Los resortes metálicos son ideales para maquinaria pesada, mientras que los sistemas neumáticos ofrecen la ventaja de ajustabilidad según las condiciones operativas.
Sistemas de aislamiento activo
A diferencia de los sistemas pasivos, los sistemas activos incorporan:
Sensores que detectan vibraciones en tiempo real
Controladores que procesan la información
Actuadores que generan fuerzas de contrapeso
Estos sistemas son particularmente efectivos para entornos con condiciones variables o para equipos de alta precisión donde se requiere un control vibratorio excepcional.
Productos específicos para control de vibraciones y ruido industrial
El mercado ofrece una amplia gama de productos especializados para abordar diferentes aspectos de la transmisión de vibraciones y ruido en entornos industriales.
Cada categoría está diseñada para resolver problemas específicos y optimizar el funcionamiento de la maquinaria.

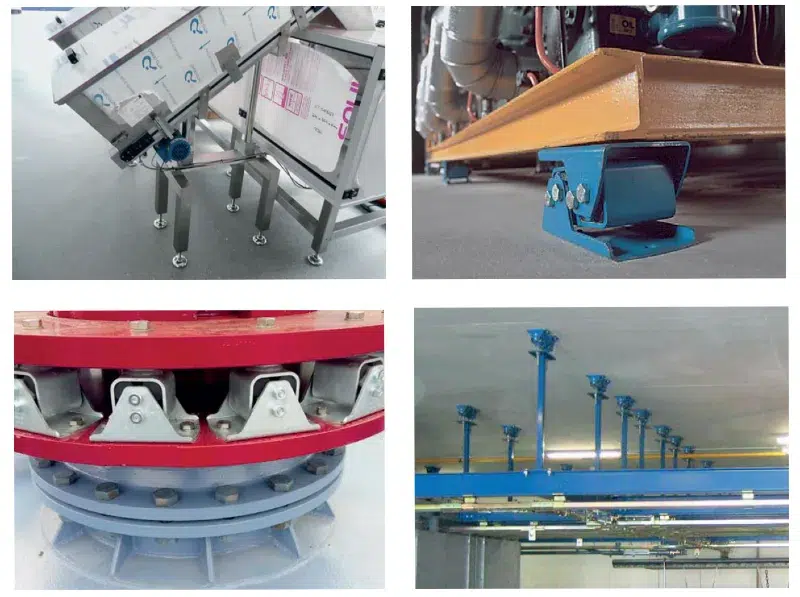

Soportes antivibratorios
Los soportes antivibratorios son componentes fundamentales en el aislamiento de vibraciones:

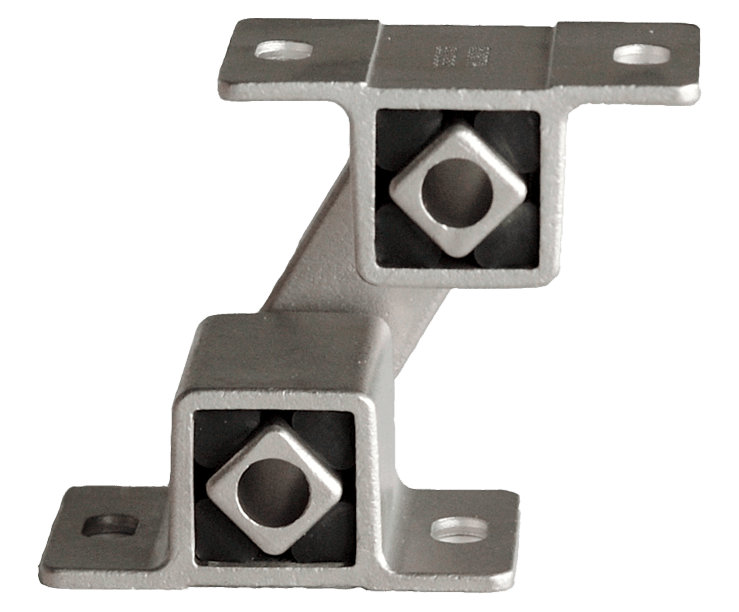

- Montajes elastoméricos: Fabricados con caucho natural o sintético, estos soportes están disponibles en diferentes durezas (medidas en Shore A) para adaptarse a distintas cargas y frecuencias.
- Montajes de resorte: Utilizan resortes metálicos encapsulados para proporcionar mayor capacidad de deflexión. Son ideales para maquinaria pesada como compresores, bombas y generadores.
- Almohadillas antivibratorias: Láminas de materiales viscoelásticos que se colocan bajo equipos ligeros y medianos. Son una solución simple y económica para máquinas que no requieren un aislamiento sofisticado.
- Soportes de nivelación ajustables: Combinan la capacidad de nivelación precisa con propiedades antivibratorias, ideales para maquinaria que requiere alineación exacta.
Acoplamientos flexibles
Estos elementos se instalan entre componentes del tren motriz para compensar desalineaciones y absorber vibraciones:
- Acoplamientos elastoméricos: Utilizan insertos de caucho o poliuretano entre componentes metálicos para absorber choques y vibraciones torsionales.
- Acoplamientos de disco: Emplean placas delgadas flexibles de acero inoxidable que permiten cierta flexibilidad axial y angular mientras mantienen alta rigidez torsional.
- Acoplamientos de engranaje: Incorporan elementos elastoméricos dentro de una estructura de engranajes, combinando capacidad de torque elevada con aislamiento vibratorio.
- Acoplamientos de diafragma: Utilizados en aplicaciones de alta velocidad donde la precisión y el bajo mantenimiento son prioritarios.
Juntas de expansión y compensadores
Estos productos son esenciales para sistemas de tuberías y ductos:
- Juntas de expansión textiles: Fabricadas con materiales como PTFE, fibra de vidrio y silicona, aíslan vibraciones en sistemas de ventilación y gases de escape.
- Compensadores metálicos: Diseñados para sistemas de alta presión y temperatura, absorben movimientos térmicos y mecánicos en tuberías.
- Mangueras flexibles reforzadas: Utilizadas en conexiones de fluidos donde es necesario eliminar la transmisión de vibraciones entre bombas y sistema de tuberías.
Soluciones para control de ruido
El ruido industrial suele ser consecuencia de vibraciones no controladas:
- Barreras acústicas: Paneles modulares que bloquean la transmisión del sonido, disponibles en versiones portátiles o permanentes.
- Cabinas de insonorización: Estructuras completamente cerradas que encapsulan maquinaria ruidosa, reduciendo significativamente los niveles de ruido ambiental.
- Silenciadores industriales: Diseñados para sistemas neumáticos, válvulas de alivio y escapes de vapor, reducen el ruido sin afectar el flujo.
- Materiales fonoabsorbentes: Espumas acústicas, lanas minerales y compuestos viscoelásticos que convierten la energía sonora en calor mediante fricción interna.
Sistemas de monitoreo y diagnóstico
Para una gestión proactiva de vibraciones:
- Analizadores de vibraciones portátiles: Permiten realizar mediciones puntuales en diferentes equipos y componentes.
- Sistemas de monitoreo continuo: Sensores permanentemente instalados que proporcionan datos en tiempo real sobre el estado vibratorio de equipos críticos.
- Software de análisis predictivo: Programas especializados que procesan datos de vibración para detectar anomalías antes de que se conviertan en fallos.
- Acelerómetros industriales: Sensores robustos diseñados para entornos industriales agresivos que captan con precisión movimientos vibratorios.
Metodología para la implementación efectiva
Análisis y diagnóstico
El primer paso crucial es caracterizar con precisión el problema vibratorio:
- Medición y análisis de frecuencias dominantes.
- Identificación de modos de vibración críticos.
- Evaluación de las vías de transmisión.
- Determinación de límites aceptables según normativas y requisitos operativos.
Selección del sistema apropiado
La elección del sistema de aislamiento debe considerar:
Características de la vibración (amplitud y frecuencia), el espacio disponible para la instalación, las condiciones ambientales, las restricciones presupuestarias y los requisitos de mantenimiento.
Instalación y ajuste
Una instalación correcta es tan importante como la selección adecuada del sistema:
Preparación apropiada de los puntos de anclaje, distribución uniforme de cargas, eliminación de conexiones rígidas que puedan crear «puentes» vibratorios, ajuste fino del sistema para optimizar su rendimiento.
Monitoreo continuo
El monitoreo regular permite verificar la efectividad del sistema implementado, detectar cambios en el comportamiento vibratorio, anticipar necesidades de mantenimiento y optimizar los parámetros del sistema con el tiempo.
Casos de estudio y aplicaciones específicas
Industria minera
En equipos de excavación y transporte, los sistemas de aislamiento robustos no solo protegen la maquinaria, sino que también reducen la fatiga del operador y extienden significativamente la vida útil de los componentes estructurales.
Manufactura de precisión
En entornos donde la exactitud dimensional es crítica, los sistemas de aislamiento avanzados garantizan la calidad del producto al minimizar las vibraciones que afectan a los procesos de mecanizado.
Generación eléctrica
Los sistemas de aislamiento en turbogeneradores y equipos auxiliares reducen el desgaste, mejoran la eficiencia energética y disminuyen el mantenimiento correctivo.
Normativas y estándares relevantes
El diseño e implementación de sistemas de aislamiento debe cumplir con normativas internacionales que establecen:
- Límites de exposición para operadores (ISO 2631).
- Métodos de medición y evaluación (ISO 10816).
- Criterios de aceptación según tipo de maquinaria (API 686).
- Protección estructural (ISO 4866).
Tendencias futuras
Las innovaciones en el campo del aislamiento vibratorio se dirigen hacia la búsqueda de materiales inteligentes con propiedades adaptativas, los sistemas híbridos pasivo-activos, la monitorización basada en IoT para ajuste automático y el uso de técnicas de modelado predictivo para optimización continua.
En definitiva
El aislamiento efectivo de vibraciones representa una inversión estratégica que trasciende el mero cumplimiento normativo.
Los beneficios tangibles incluyen mayor disponibilidad de equipos, reducción de costos de mantenimiento, mejora en la calidad de producción y entornos laborales más seguros.
La selección e implementación de soluciones de aislamiento vibratorio requiere un enfoque sistemático y específico para cada aplicación. En Tracsa contamos con la experiencia y las soluciones tecnológicas para asesorarle en la identificación e implementación del sistema óptimo para sus necesidades particulares.
Soluciones de Tracsa para control de vibraciones
En Tracsa ofrecemos una gama completa de productos y servicios orientados al control efectivo de vibraciones y ruido industrial:
Productos destacados
- Soportes antivibratorios de alta capacidad: Diseñados específicamente para maquinaria pesada de construcción y minería, con capacidades de carga de hasta 50 toneladas por punto de apoyo.
- Acoplamientos flexibles industriales: Gama completa para diferentes aplicaciones, desde transmisión de potencia ligera hasta sistemas de alto torque en aplicaciones mineras.
- Sistemas de monitorización avanzada: Equipos de diagnóstico que permiten detectar problemas vibratorios en etapas tempranas, evitando costosas reparaciones.
- Materiales compuestos absorbentes: Soluciones personalizadas para aplicaciones específicas que requieren tanto aislamiento vibratorio como resistencia a condiciones extremas.
- Juntas de expansión certificadas: Para sistemas de escape, ventilación y transporte de fluidos, conformes con las normativas más exigentes del sector.
Servicios especializados
- Auditorías vibratorias completas: Evaluación integral de sus instalaciones para identificar problemas existentes y potenciales.
- Diseño de soluciones a medida: Nuestros ingenieros desarrollan sistemas específicos para las necesidades únicas de cada cliente.
- Instalación y calibración profesional: Garantizamos el rendimiento óptimo de todos los sistemas instalados.
- Mantenimiento preventivo programado: Programas de seguimiento para asegurar la efectividad continua de las soluciones implementadas.
Industrias atendidas
- Minería y procesamiento de minerales
- Construcción y obra civil
- Generación de energía
- Manufactura y procesamiento
- Petróleo y gas
- Agroindustria
Recursos adicionales
Para profundizar en la gestión de vibraciones en su maquinaria o consultar sobre soluciones específicas, contacte con nuestros especialistas técnicos a través de la sección de servicios en nuestra web o solicite una evaluación personalizada de sus instalaciones.
Este artículo ha sido elaborado por el equipo técnico de Tracsa, especialistas en soluciones integrales para equipamiento industrial y maquinaria pesada.
