Suspensión ABI Inox

SKU: ABI Categorías: Suspensiones ROSTA, Alimentación, Inoxidables de ROSTA, Suspensiones Industriales ROSTA

Marca:ROSTA

Las suspensiones elásticas ROSTA tipo ABI se instalan en equipos vibratorios de oscilación libre con una amplia variedad de diseños y sistemas de accionamiento. Ayudan a las fuerzas motrices en la dirección de transporte y aseguran un buen guiado lineal de la bandeja. La estructura de pantógrafo del soporte oscilante permite una gran deflexión del muelle bajo carga, lo que se traduce en bajas frecuencias naturales (hasta aprox. 2,2 Hz) y, por tanto, en una eficiencia de aislamiento excepcionalmente alta con respecto a la estructura. La gran estabilidad lateral de las suspensiones oscilantes de ROSTA, evita el desplazamiento lateral de la bandeja y permite una parada y arranque del equipo más estable y rápida, a diferencia de lo que sucede con los soportes de muelle o silentblock.

Todos los soportes oscilantes ABI son de acero inoxidable (AISI 304) e intercambiables con los soportes oscilantes AB azules.

Ficha del producto

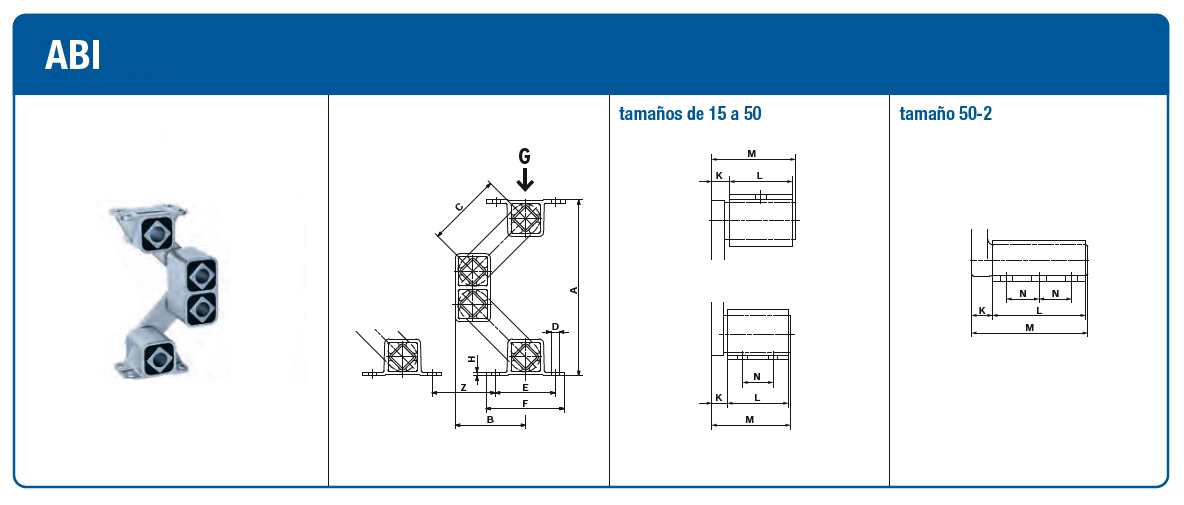

Suspensión oscilante ROSTA tipo ABI

Para localizar su recambio, verifique la cota «M» (cota única para cada referencia).

Ref. Artículo	Tipo	Carga Gmin. – Gmax. [N]	A	B	C	D	E	F	H	K	L	M	N	Peso [kg]
07 171 107	ABI 15	70 – 180	168	70	80	7 × 10	50	65	3	10	40	52	–	0.8
07 171 114	ABI 18	120 – 350	208	88	100	9 × 15	60	80	3.5	14	50	67	–	1.6
07 171 109	ABI 27	250 – 800	235	94	100	11 × 20	80	105	4.5	17	60	80	–	3.4
07 171 110	ABI 38	600 – 1 600	305	120	125	13 × 20	100	125	6	21	80	104	40	7.6
07 171 111	ABI 45	1 200 – 3 000	353	137	140	13 × 26	115	145	8	28	100	132	58	13.6
07 171 112	ABI 50	2 500 – 6 000	380	150	150	17 × 27	130	170	12	35	120	160	60	22.2
07 171 113	ABI 50-2	4 200 – 10 000	380	150	150	17 × 27	130	170	12	40	200	245	70	35.2
