Unidad DO-A

Name: Unidad DO-A - tracsa
SKU: DO-A

SKU: DO-A Categoría: Unidades Elásticas ROSTA

Tipo DO-A carcasa hasta el tamaño 45 de perfil de aleación ligera, tamaño 50 de fundición de grafito esferoidal, sección cuadrada interior de perfil de aleación ligera con cuatro «orificios pasantes».

Las palancas pueden montarse en uno o ambos lados mediante pernos. Proporciona una fijación excelente sin juego, lo que es muy importante para transmitir movimientos alternativos pasando el eje neutro en cualquier dirección.

Con la aplicación de este módulo, logramos un desplazamiento de la palanca de hasta 60º.

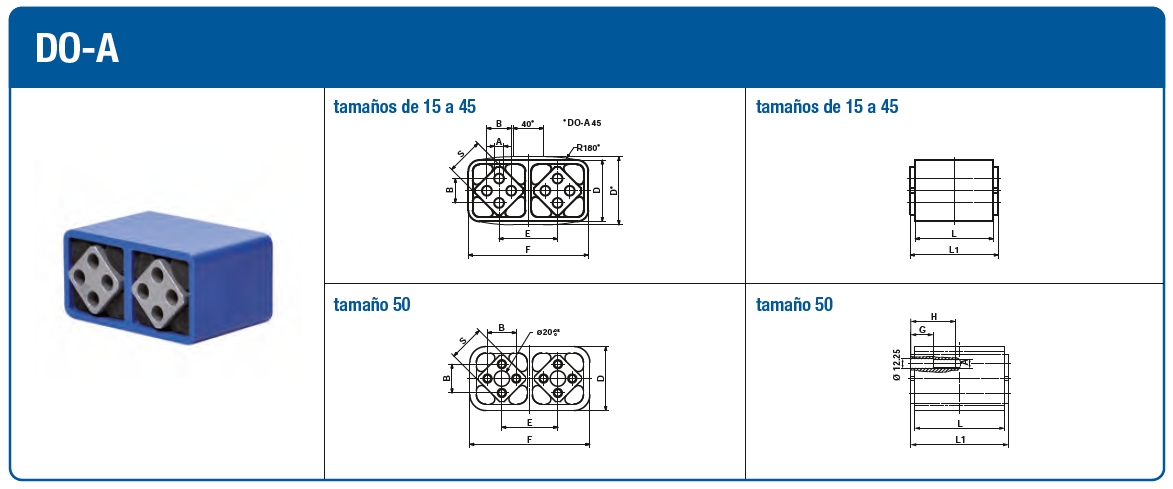

Ficha del producto

Art. Nº	Tipo	ø A	B	D	E	F	S	G	H	L	L1	Peso [kg]
01 041 001	DO-A 15 × 25	5	10	28	25.5	53.5	15	–	–	25	30	0.07
01 041 002	DO-A 15 × 40	5	10	28	25.5	53.5	15	–	–	40	45	0.11
01 041 003	DO-A 15 × 60	5	10	28	25.5	53.5	15	–	–	60	65	0.15
01 041 004	DO-A 18 × 30	6	12	34	31	65	18	–	–	30	35	0.12
01 041 005	DO-A 18 × 50	6	12	34	31	65	18	–	–	50	55	0.2
01 041 006	DO-A 18 × 80	6	12	34	31	65	18	–	–	80	85	0.31
01 041 007	DO-A 27 × 40	8	20	47	44	91	27	–	–	40	45	0.32
01 041 008	DO-A 27 × 60	8	20	47	44	91	27	–	–	60	65	0.47
01 041 009	DO-A 27 × 100	8	20	47	44	91	27	–	–	100	105	0.76
01 041 010	DO-A 38 × 60	10	25	63	60	123	38	–	–	60	70	0.88
01 041 011	DO-A 38 × 80	10	25	63	60	123	38	–	–	80	90	1.14
01 041 012	DO-A 38 × 120	10	25	63	60	123	38	–	–	120	130	1.69
01 041 013	DO-A 45 × 80	12	35	85	73	150	45	–	–	80	90	1.84
01 041 014	DO-A 45 × 100	12	35	85	73	150	45	–	–	100	110	2.27
01 041 015	DO-A 45 × 150	12	35	85	73	150	45	–	–	150	160	3.37
01 041 026	DO-A 50 × 120	M12	40	89	78	167	50	30	60	120	130	3.3
01 041 029	DO-A 50 × 160	M12	40	89	78	167	50	30	60	160	170	4.4
01 041 027	DO-A 50 × 200	M12	40	89	78	167	50	40	70	200	210	5.5
