Unidad DW-C

Name: Unidad DW-C - tracsa
SKU: DW-C

SKU: DW-C Categoría: Unidades Elásticas ROSTA

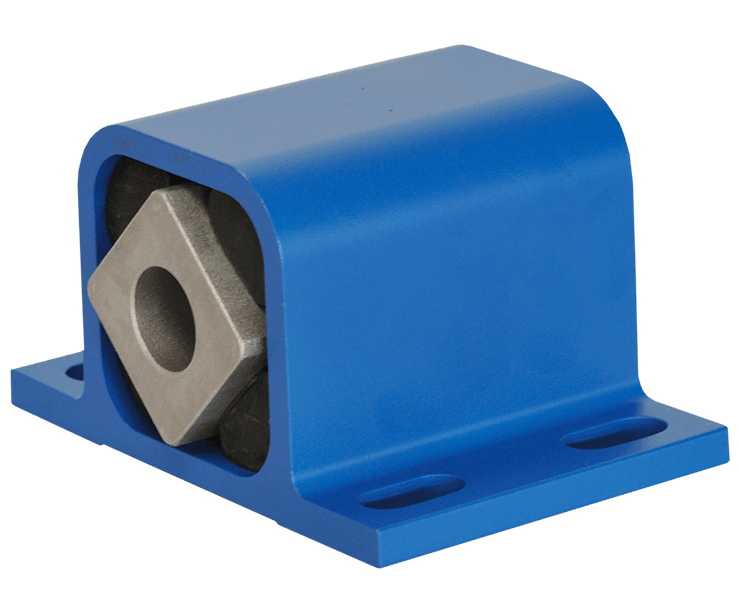

Las carcasas de los tamaños de elemento DW-C son de perfil de aleación ligera y están equipadas con bridas de fijación laterales, incluidos los orificios de fijación necesarios para el montaje directo en las piezas de la máquina del cliente. Secciones cuadradas interiores de perfil de aleación ligera con cuatro pequeños orificios pasantes o un orificio pasante central.

Las palancas pueden montarse en uno o en ambos lados mediante pernos. Tipo DW-C con agujero pasante central. La fuerza de fricción de este tipo garantiza una fijación segura de los brazos de palanca en cualquier posición. Todas las piezas metálicas están pintadas.

Ficha del producto

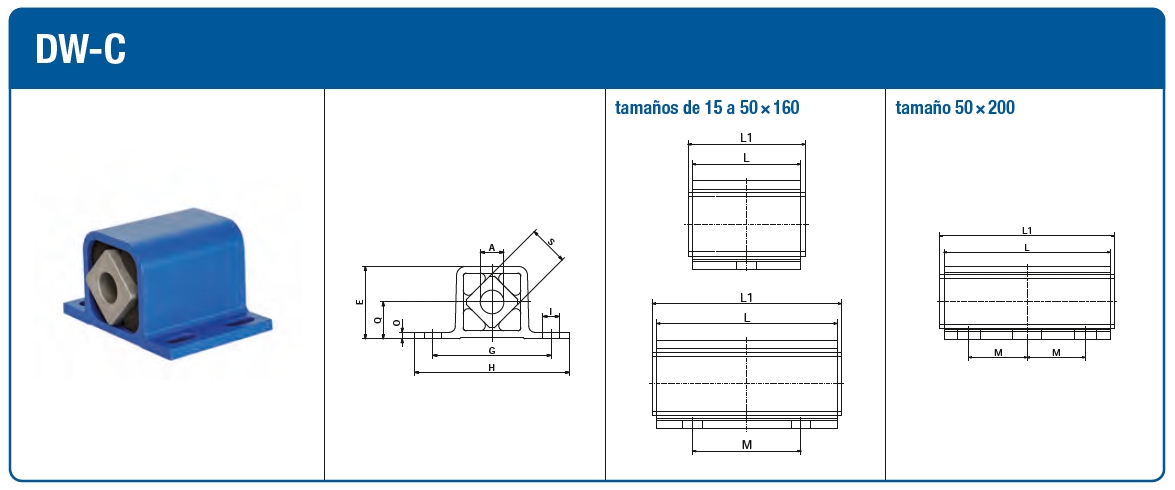

dibujo técnico Unidad DW-C

N.º de pieza	Tipo	ø A	E	G	H	ø l	O	Q	S	L	L1	M	Peso [kg]
01 121 101	DW-C 15 × 25	10	29	50	65	7	3	15	15	25	30	–	0.05
01 121 102	DW-C 15 × 40	10	29	50	65	7	3	15	15	40	45	–	0.07
01 121 103	DW-C 15 × 60	10	29	50	65	7	3	15	15	60	65	40	0.11
01 121 104	DW-C 18 × 30	13	35	60	80	9	3.5	18	18	30	35	–	0.08
01 121 105	DW-C 18 × 50	13	35	60	80	9	3.5	18	18	50	55	–	0.13
01 121 106	DW-C 18 × 80	13	35	60	80	9	3.5	18	18	80	85	50	0.2
01 121 107	DW-C 27 × 40	16	49	80	105	11	4.5	25	27	40	45	–	0.21
01 121 108	DW-C 27 × 60	16	49	80	105	11	4.5	25	27	60	65	–	0.31
01 121 109	DW-C 27 × 100	16	49	80	105	11	4.5	25	27	100	105	60	0.5
01 121 110	DW-C 38 × 60	20	67	100	125	13	6	34	38	60	70	–	0.58
01 121 111	DW-C 38 × 80	20	67	100	125	13	6	34	38	80	90	40	0.76
01 121 112	DW-C 38 × 120	20	67	100	125	13	6	34	38	120	130	80	1.13
01 121 113	DW-C 45 × 80	24	81	115	145	13	9	41	45	80	90	–	1.1
01 121 114	DW-C 45 × 100	24	81	115	145	13	9	41	45	100	110	58	1.35
01 121 115	DW-C 45 × 150	24	81	115	145	13	9	41	45	150	160	90	2
01 121 116	DW-C 50 × 120	30	88	130	170	17	12	45	50	120	130	60	1.9
01 121 117	DW-C 50 × 160	30	88	130	170	17	12	45	50	160	170	70	2.5
01 121 118	DW-C 50 × 200	30	88	130	170	17	12	45	50	200	210	70	3.1
