Unidad DW-A

Name: Unidad DW-A - tracsa
SKU: DW-A

SKU: DW-A Categoría: Unidades Elásticas ROSTA

Tipo DW-A con cuatro agujeros pasantes, especialmente construido para transmitir movimientos alternativos pasando el eje neutro en cualquier dirección.

Las carcasas de los módulos hasta el tamaño DW-A 50 están fabricadas con perfil de aleación ligera y secciones cuadradas interiores de aluminio. El cuadrado interior puede utilizarse para montar brazos de palanca «conectados» en uno o ambos lados.

Este módulo universal ya incorpora su brida de fijación y permite una instalación más despejada.

Ficha del producto

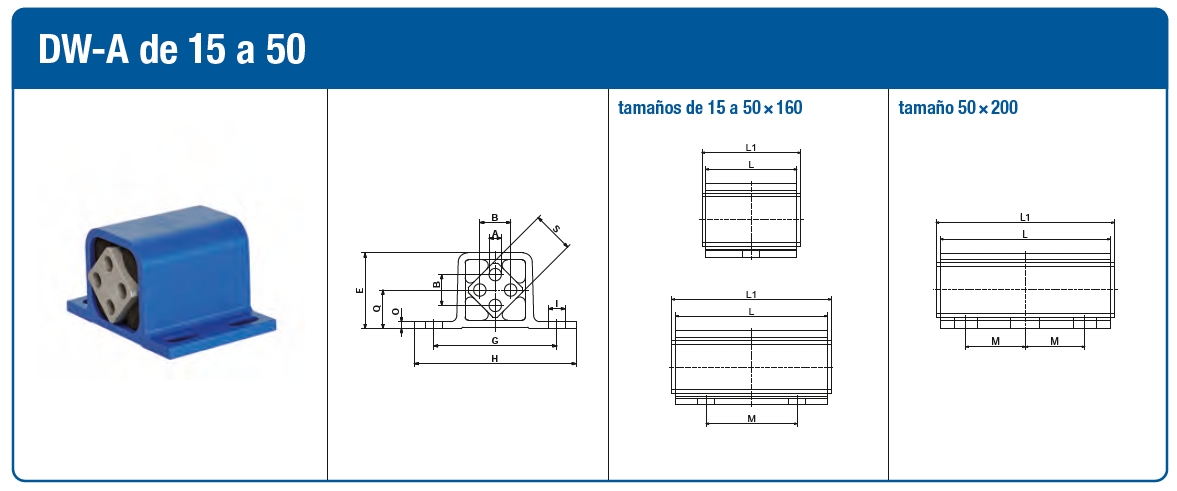

Art. Nº	Tipo	ø A	B	E	G	H	ø l	O	Q	S	L	L1	M	Peso [kg]
01 101 016	DW-A 15 × 25	5	10	29	50	65	7	3	15	15	25	30	–	0.04
01 101 017	DW-A 15 × 40	5	10	29	50	65	7	3	15	15	40	45	–	0.07
01 101 018	DW-A 15 × 60	5	10	29	50	65	7	3	15	15	60	65	40	0.1
01 101 019	DW-A 18 × 30	6	12	35	60	80	9	3.5	18	18	30	35	–	0.08
01 101 020	DW-A 18 × 50	6	12	35	60	80	9	3.5	18	18	50	55	–	0.13
01 101 021	DW-A 18 × 80	6	12	35	60	80	9	3.5	18	18	80	85	50	0.2
01 101 022	DW-A 27 × 40	8	20	49	80	105	11	4.5	25	27	40	45	–	0.21
01 101 023	DW-A 27 × 60	8	20	49	80	105	11	4.5	25	27	60	65	–	0.31
01 101 024	DW-A 27 × 100	8	20	49	80	105	11	4.5	25	27	100	105	60	0.51
01 101 025	DW-A 38 × 60	10	25	67	100	125	13	6	34	38	60	70	–	0.57
01 101 026	DW-A 38 × 80	10	25	67	100	125	13	6	34	38	80	90	40	0.75
01 101 027	DW-A 38 × 120	10	25	67	100	125	13	6	34	38	120	130	80	1.12
01 101 043	DW-A 45 × 80	12	35	81	115	145	13	9	41	45	80	90	–	1.08
01 101 044	DW-A 45 × 100	12	35	81	115	145	13	9	41	45	100	110	58	1.35
01 101 045	DW-A 45 × 150	12	35	81	115	145	13	9	41	45	150	160	90	2
01 101 046	DW-A 50 × 120	0	40	88	130	170	17	12	45	50	120	130	60	1.91
01 101 047	DW-A 50 × 160	0	40	88	130	170	17	12	45	50	160	170	70	2.57
01 101 048	DW-A 50 × 200	0	40	88	130	170	17	12	45	50	200	210	70	3.18
